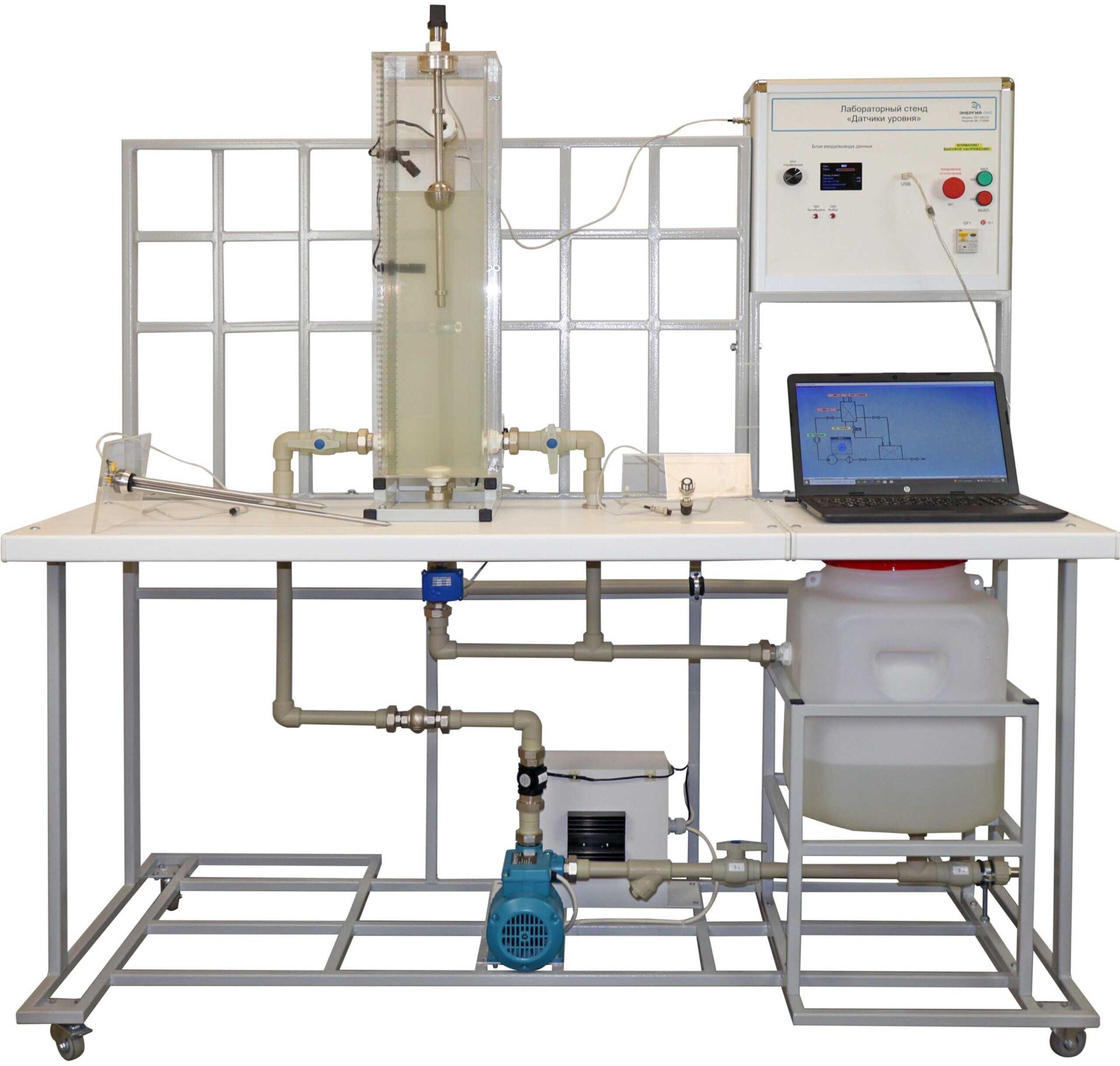

Лабораторный стенд «Датчики уровня»

Описание товара

Лабораторный стенд «Датчики уровня» исполнение стендовое, компьютерная версия - является учебным стендом.

1. Комплект представляет собой гидравлическую систему, позволяющую осуществлять измерение уровня различными приборами;
2. Комплект лабораторного оборудования состоит из системы подачи воды и системы измерения уровня различными приборами;
3. В качестве исследуемых устройств и приборов используются различные приборы для измерения уровня.

Дополнительные возможности стенда.

1. Наличие регулятора позволяет осуществлять регулирование уровня жидкости в мерной емкости путем изменения производительности подающего насоса.
2. Наличие на сливной трубе электромагнитного клапана позволяет регулировать слив воды из мерной емкости и таким образом регулировать уровень жидкости при постоянной производительности подающего насоса.
3. Наличие шарового крана, установленного параллельно электромагнитному клапану, позволяет вносить возмущающее воздействие на систему автоматического поддержания уровня.
4. Программное обеспечение позволяет управлять всеми устройствами, установленными на стенде, а также настраивать различные параметры системы автоматического поддержания уровня.
5. Со стендом поставляется программный комплекс.

Лабораторные работы

1. Изучение датчика уровня кондуктометрического, принципа его действия, определение относительной погрешности измерения при различных уровнях.
2. Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
3. Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
4. Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
5. Изучение датчика уровня ультразвукового, принципа действия, определение относительной погрешности измерения при различных уровнях.

Технические характеристики

Потребляемая мощность, Вт, 1200
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Габаритные размеры, мм:
длина по фронту, мм 1600
ширина ортогонально фронту, мм 700
Высота, мм 1600
Масса, кг 150
Количество человек, которое одновременно и активно может работать на комплекте 2
