ПНП-03

Описание товара

Комплектация лабораторного стенда:

• Лабораторный стол с металлической надставкой -1 шт.
• Пульт автоматизации и управления -1 комплект.
• Перемешивающий аппарат с частотно-управляемым приводом -1 шт.
• Набор перемешивающих насадок -1 комплект.
• Термостат с программным управлением теплового режима смеси -1 шт.
• Датчик температуры -1 шт.
• Датчик усилия -1 шт.
• Частотный преобразователь -1 шт.
• Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру -1 шт.
• Методические описания по проведению лабораторных работ и программное обеспечение -1 комплект.
• Кабель USB тип A-B для подключения лабораторной установки к компьютеру и ноутбуку -1 шт.

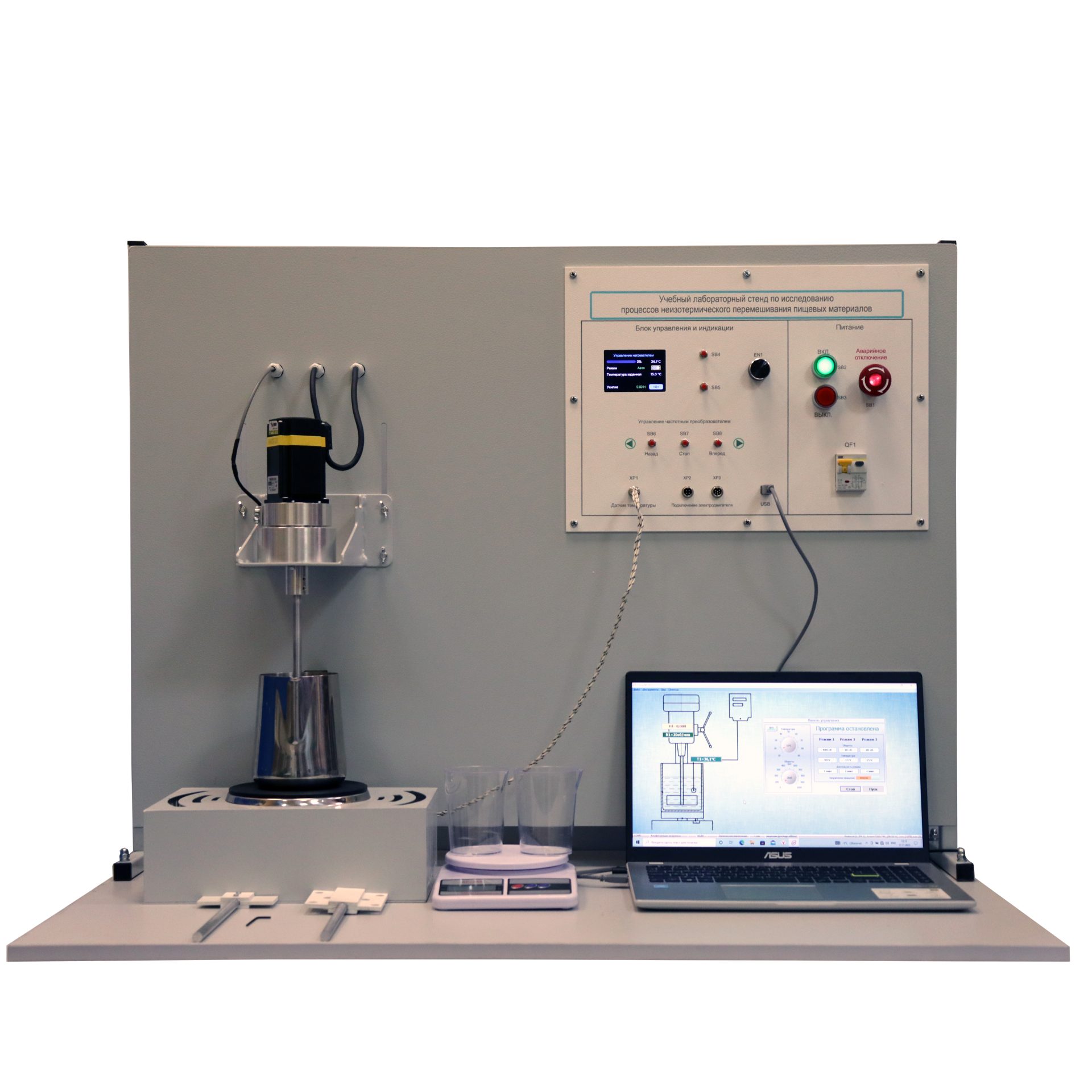

На учебном стенде  размещены следующие элементы:

• Металлическая надставка. Надставка имеет на своей лицевой поверхности три отверстия для крепления клавишных выключателей, одно отверстие для крепления двухполюсного автомата, одно отверстие для установки индикаторной лампы и одно отверстие для установки аварийной кнопки. Материал надставки – стальной лист. Основание для металлической надставки выполнено в виде прямоугольной панели из ламинированной древесностружечной плиты.
• Пульт управления и автоматизации включает в себя 3 кнопки с подсветкой – однофазные выключатели; однофазный автоматический выключатель; индикаторная лампа – диодная лампа с преобразователем на напряжение.
• Перемешивающий аппарат с частотно-управляемым приводом.
• Набор перемешивающих насадок.
• Термостат с программным управлением теплового режима смеси.
• Датчик температуры.
• Датчик усилия.
• Частотный преобразователь.
• Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру.
• Преобразователь сигнала RS 485 ModBUS RTU в USB0.

Методические указания содержат подробное описание проведения экспериментов, которые проводятся на лабораторной установке. По каждой лабораторной работе в методических указаниях указаны теоретические сведения, подробный сценарий хода лабораторной работы (включая описание работы с установкой), последовательный алгоритм по обработке полученных данных, перечень контрольных вопросов для закрепления полученных знаний.

Программное обеспечение сбора и обработки данных представляет отдельное приложение для операционной системы (ОС) Windows, которое взаимодействует (получает и передает данные) с многоканальной платы автоматического сбора данных и программного управления экспериментом посредством протокола ModBus-RTU. Программа сохраняет полученные данные в формате табличных процессоров MS Excel.

Лабораторные работы

1. Изучение закономерностей неизотермического перемешивания различных материалов;
2. Изучение влияния конструктивных и режимных параметров на эффективность процесса перемешивания;
3. Изучение приемов использования критериальных оценок для расчета процессов перемешивания;
4. Определение мощности, потребляемой на механическое перемешивание;
5. Непрерывное определение температуры смеси и момента вращения дежы при перемешивании.
