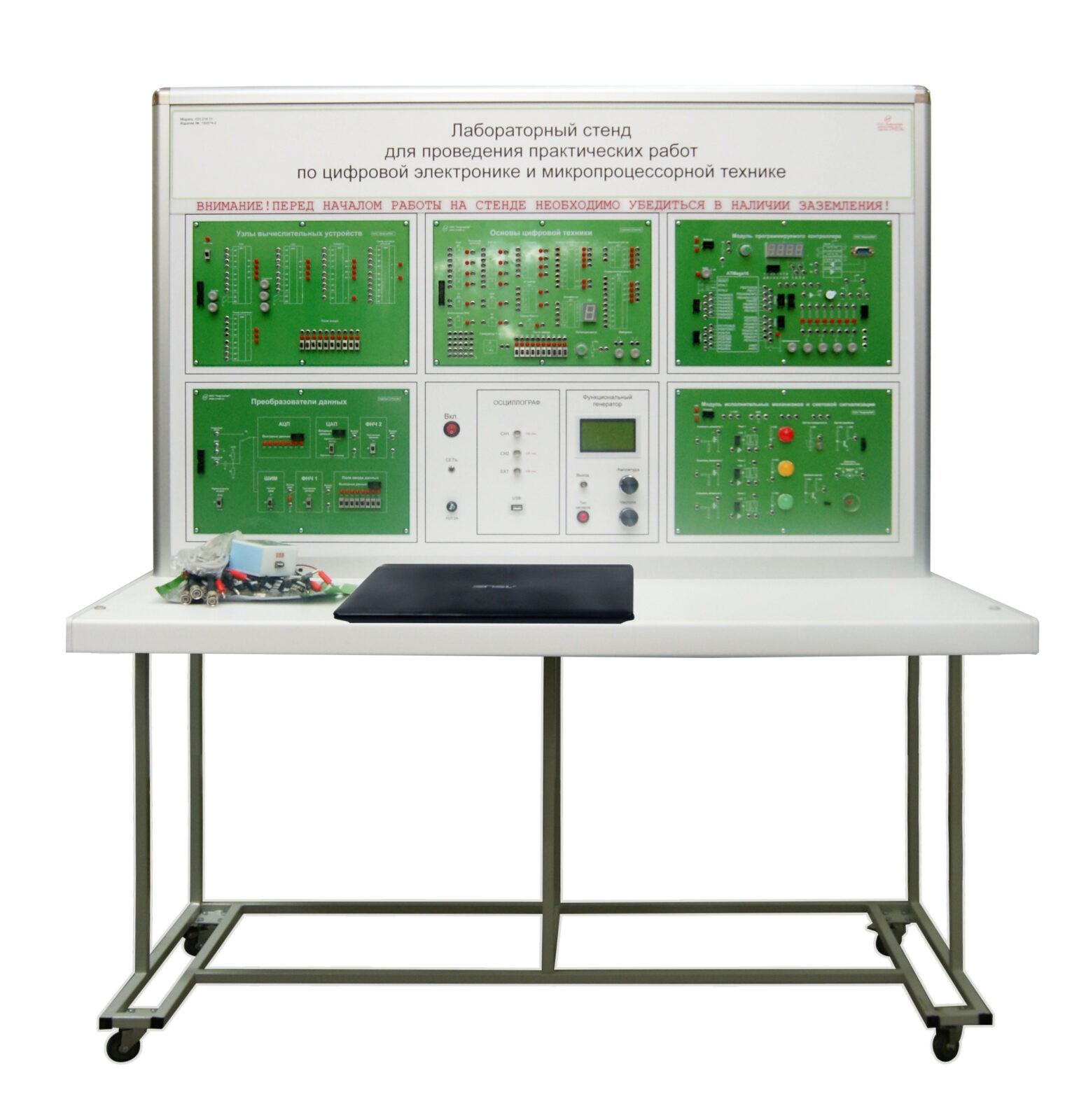

Лабораторный стенд для проведения практических работ по цифровой электронике и микропроцессорной технике

Описание товара

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Основы цифровой электроники и микропроцессорной техники" в средних специальных и высших учебных заведениях.

Учебный лабораторный стенд позволяет произвести более 30 лабораторных работ по исследованию, управлению, тестированию.

Лабораторные работы

Цифровая техника

1. Исследование базовых логических элементов: 2И, 2ИЛИ, НЕ, 2И-НЕ, 2ИЛИ-НЕ, исключающее 2ИЛИ и триггера Шмитта
2. Исследование JK и RS - триггера
3. Исследование D – триггера и делителя частоты
4. Изучение способов задания логических уровней, сигналов и их индикации
5. Изучение мультиплексоров
6. Изучение преобразователя двоичного кода в десятичный и дешифратора
7. Изучение асинхронного счетчика и синхронного реверсивного счетчика
8. Изучение параллельного, последовательного и универсального регистров

Узлы вычислительных устройств

1. Изучение ОЗУ,
2. Изучение ПЗУ,
3. Изучение Сумматора,
4. Изучение Схемы контроля четности,
5. Изучение цифрового компаратора.

Преобразования данных

1. Изучение ЦАП,
2. Изучение АЦП.

Программируемого контроллера и модуль исполнительных механизмов и световой сигнализации

1. Порты ввода-вывода микроконтроллера.
2. Таймеры – счётчики микроконтроллера.
3. Способы отсчетов временных интервалов.
4. Способы отображения информации на семисегментном индикаторе.
5. Принципы динамической индикации.
6. Использование АЦП микроконтроллера.
7. Изучение взаимодействия микроконтроллера с персональным компьютером через Com-порт.
8. Изучение методов помехоустойчивого кодирования при передаче данных по последовательным линиям связи.
9. Изучение регулировки мощности на основе ШИМ.
10. Управление программируемым контроллером.
11. Тестирование основных логических функций.
12. Тестирование специальных логических функций.
13. Тестирование логической функции для управления объектом.
14. Примеры автоматических систем управления на основе программируемого контроллера:
    1. Автоматическая система управления светофором.
    2. Автоматическая система управления внутренним освещением.
    3. Автоматическая система управления наружным освещением.
    4. Автоматическая система управления звуковым оповещением.
    5. Автоматическая система охранной сигнализации.
    6. Автоматическая система управления исполнительным двигателем.

Комплект поставки

1. Лабораторный стол
2. Ноутбук
3. Моноблок «Основы цифровой электроники и микропроцессорной техники»
4. Набор аксессуаров и документов
5. Комплект соединительных проводов и сетевых шнуров
6. Паспорт
7. Техническое описание оборудование
8. Мультимедийная методика
9. Комплект программного обеспечения
10. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, В·А 100
Электропитание:
- от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220
- частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, °С +10 … +35
Относительная влажность воздуха, %, при +25 °С до 80
Габаритные размеры, мм
- длина (по фронту) 1100
- ширина (ортогонально фронту) 600
- высота 1400
Масса, кг 15
Количество человек, которое одновременно и активно может работать на комплект 2
