Комплект лабораторного оборудования «энергоаудит в сфере жкх»

Описание товара

Комплект лабораторного оборудования «Энергоаудит в сфере ЖКХ» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

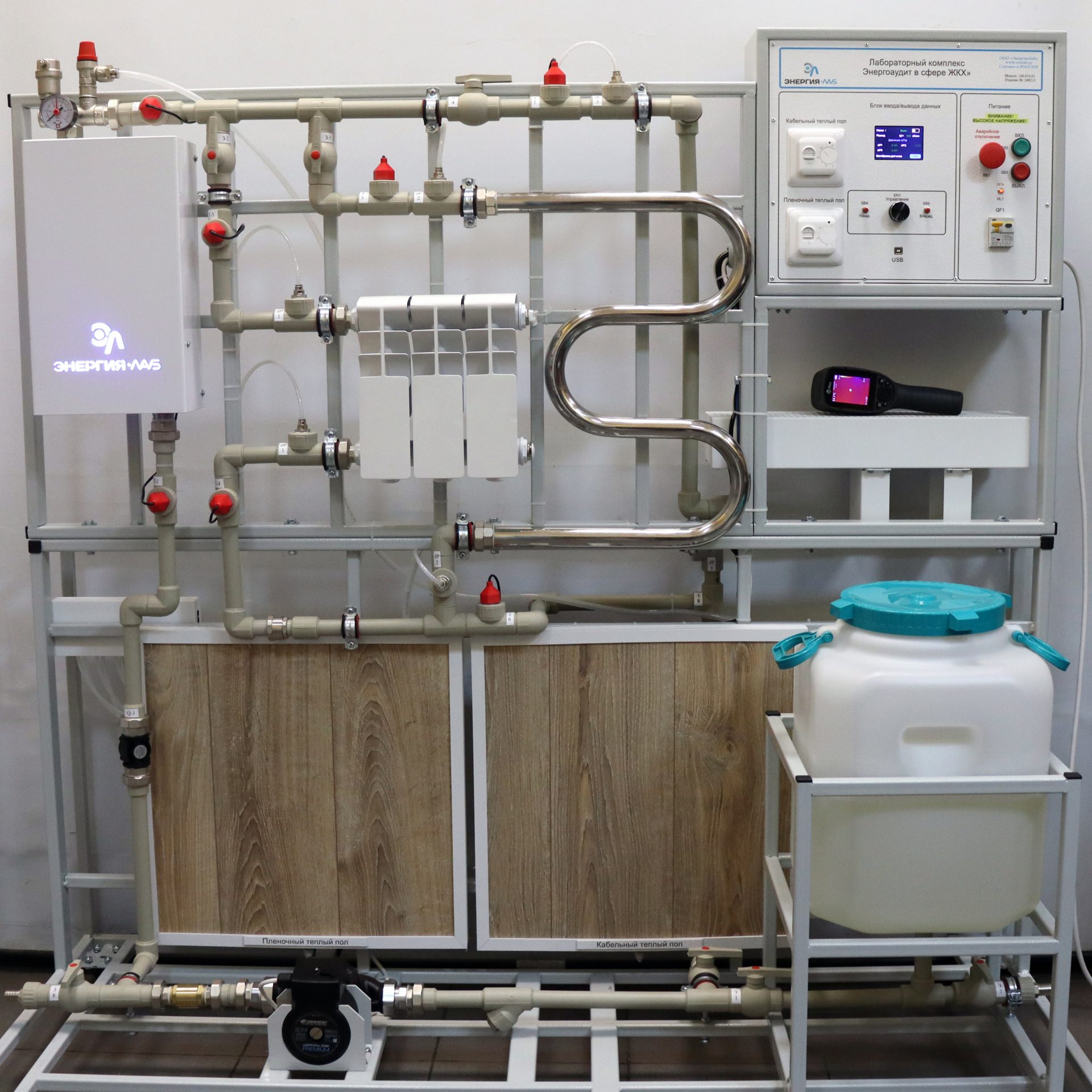

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая система.

Блок управления, выполненный из листовой стали и окрашен порошковой краской.  Лицевая панель выполнена из ABS пластика с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта.

Вся гидравлическая система выполнена из полипропиленового трубопровода.

В состав гидравлической системы входят следующие устройства

• Электрический котел (температура теплоносителя до 85°С. Электропитание 220В. 50Гц). На входе и выходе электрического котла установлены датчики температуры. Датчики подключаются к измерительной системе стенда.
• Циркуляционный насос.
• Накопительный бак для холодной воды.
• Группа безопасности.
• Конвектор.
• Радиатор отопления биметаллический.
• Блок «Теплый пол пленочный».
• Блок «Теплый пол кабельный».
• Змеевик.
• Датчик температуры воды.
• Датчик расхода воды.
• Датчик давления.
• Тепловизор.
• Фильтр воды.
• Запорная арматура для изменения направления потоков жидкости.

Лабораторная установка имеет микропроцессорную систему управления предназначенную для управления исполнительными устройствами, связи с компьютером, сбора и обработки данных. Установка имеет возможность подключения к компьютеру для передачи данных измерений. Связь с компьютером осуществляться по интерфейсу USB.

Лабораторные работы

Минимальный состав лабораторных работ

1. Изучение устройства и основных характеристик отопительных приборов.
2. Определение теплоотдачи и гидравлического сопротивления биметаллического радиатора. Термографирование.
3. Определение теплоотдачи и гидравлического сопротивления змеевика. Термографирование.
4. Определение теплоотдачи и гидравлического сопротивления конвектора. Термографирование.
5. Термографирование теплого пола.
6. Определение гидравлического сопротивления отопительных приборов.
7. Экспериментальные исследования эффективности работы электрического теплового котла.

Комплект поставки

1. Типовой комплект учебного оборудования «Энергоаудит в сфере ЖКХ» - 1 шт.
2. Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1 шт.
3. Гарантийный талон - 1 шт.
4. Паспорт - 1 шт.
