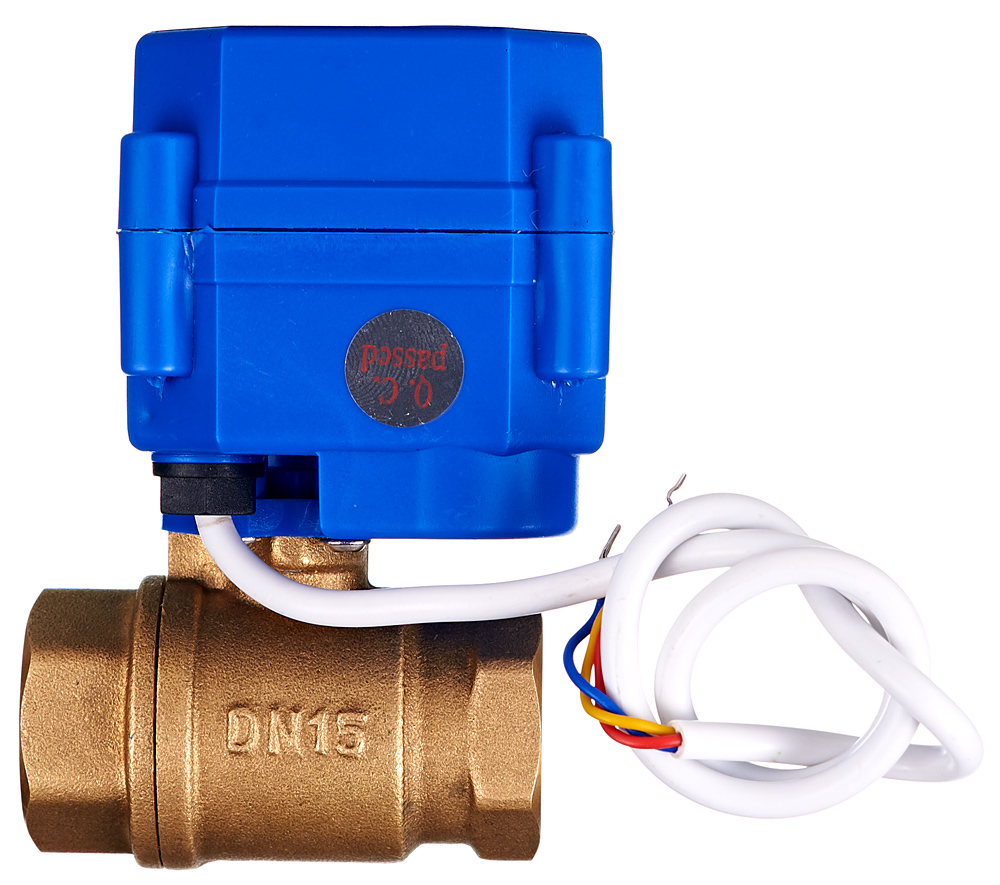

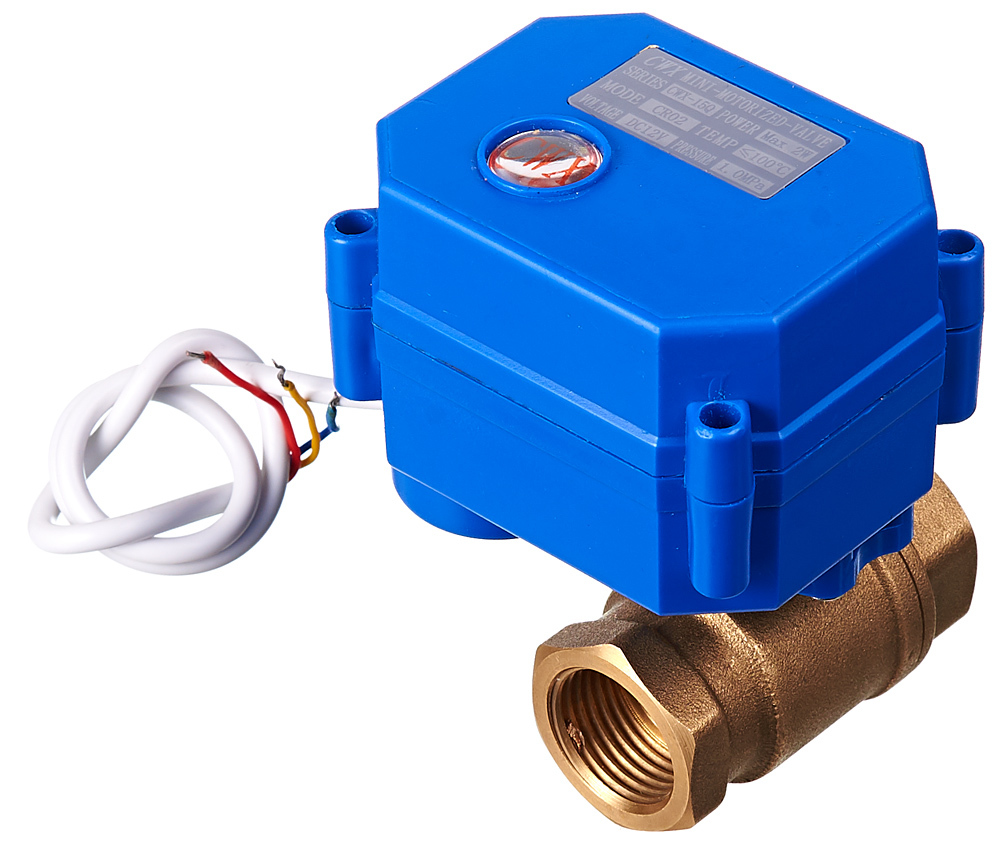

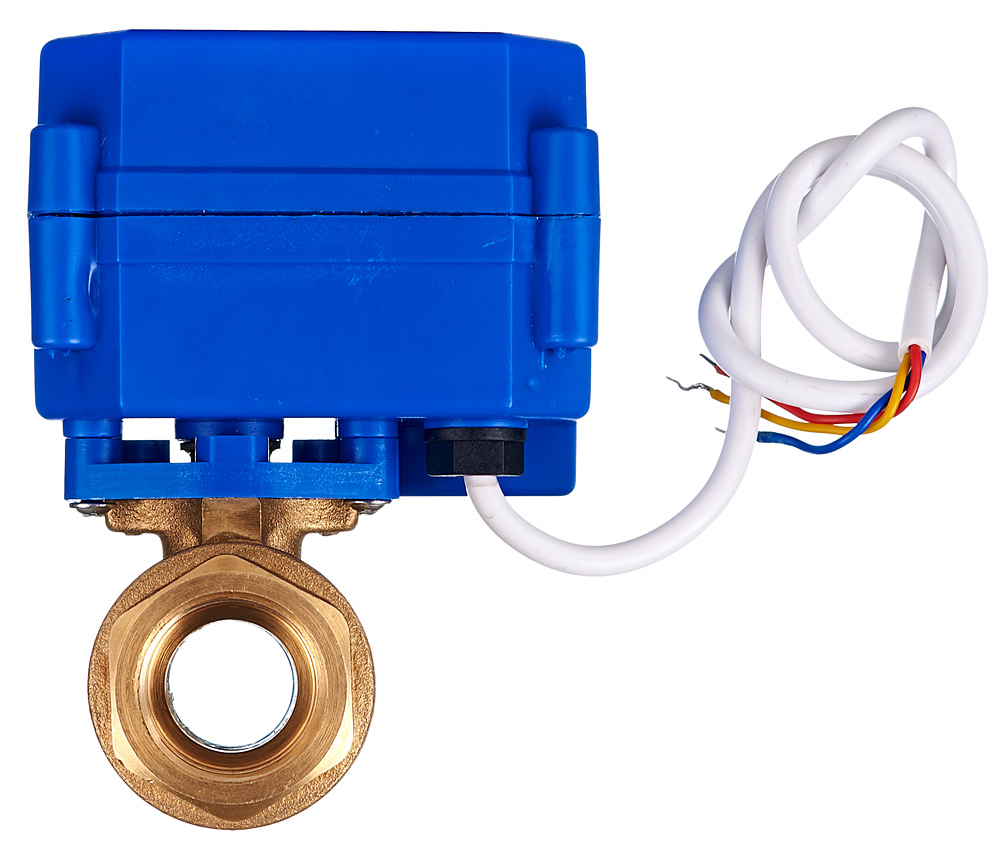

Моторизованный шаровой кран CWX-15Q (1/2 дюйма)

Моторизованный шаровой кран пригодится для автоматизации управления током воды в контурах отопления и водопроводах малоэтажных домов, дачных бассеинах и водонакопителях, системах автополива и защиты от протечек.

В основе устройства — латунный шаровой кран под трубы на 1/2 дюйма. Он выдерживает давление до десяти атмосфер и температуру воды до 100 градусов.

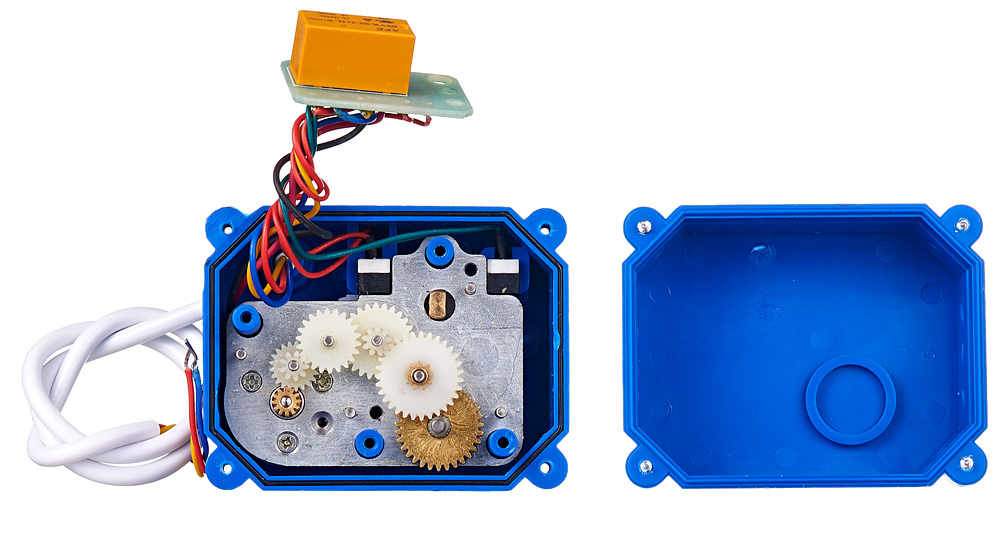

За поворот хромированной шаровой заслонки отвечает моторный блок. Он расcчитан на работу с напряжением 12 Вольт и имеет встроенные концевые выключатели.

Подключение

Сервопривод крана подключается к управляющей электронике тремя проводами:

• красный провод — питание коллекторного двигателя для открывания заслонки;
• синий провод — питание, закрывающее заслонку
• жёлтый провод — общая земля.

Удобно подключать такие устройства через Troyka-реле.

Нормально замкнутые контакты реле будут соответствовать открытому положению крана, нормально разомкнутые — закрытому.

Перещёлкните реле и через три секунды кран откроется и сработают концевики, мотор выключится. После перемещения заслонки, модуль не потребляет энергии до следующего срабатывания реле.

Характеристики

• Номинальное напряжение питания: 9-12 В
• Потребляемая мощность в момент движения заслонки: 2 Вт
• Потребляемая мощность в покое: 0 Вт
• Время полного открытия или закрытия: 3 с
• Материал корпуса: латунь
• Рабочее давление не более: 1 MPa (10 Атм)
• Диаметр подводки 1/2 дюйма
• Температура жидкости: не более 100 C°
• Габариты клапана, мм 90х70х70
