Электробезопасность в установках до 1000 В
Интерактивное приложение содержит 3 программных модуля:
- Модуль методических указаний (содержит теоретические материалы для выполнения лабораторных работ),
- Модуль проведения лабораторной работы (с порядком выполнения и возможностью формирования отчёта),
- Модуль проверки знаний (позволяет проводить сеансы тестирования).
Стенд позволяет проводить виртуальные лабораторные работы по темам:

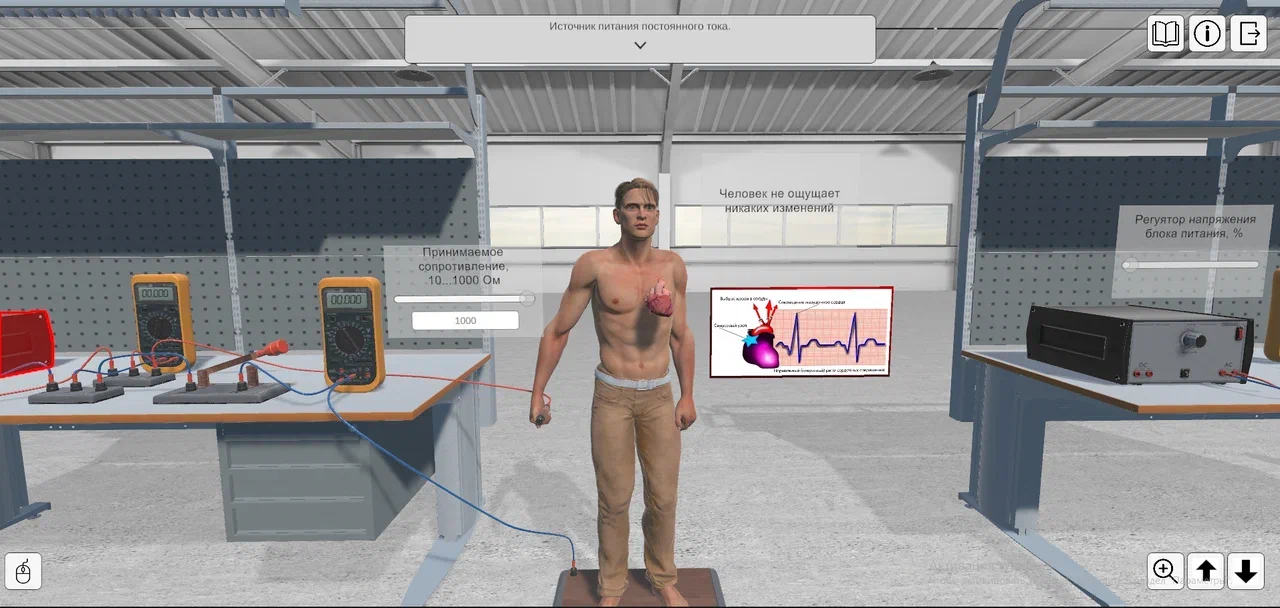

- Действие электрического тока на человека,
- Типы электрических сетей,
- Классификация электрооборудования по способу защиты от поражения электрическим током,
- Устройство защитного отключения,

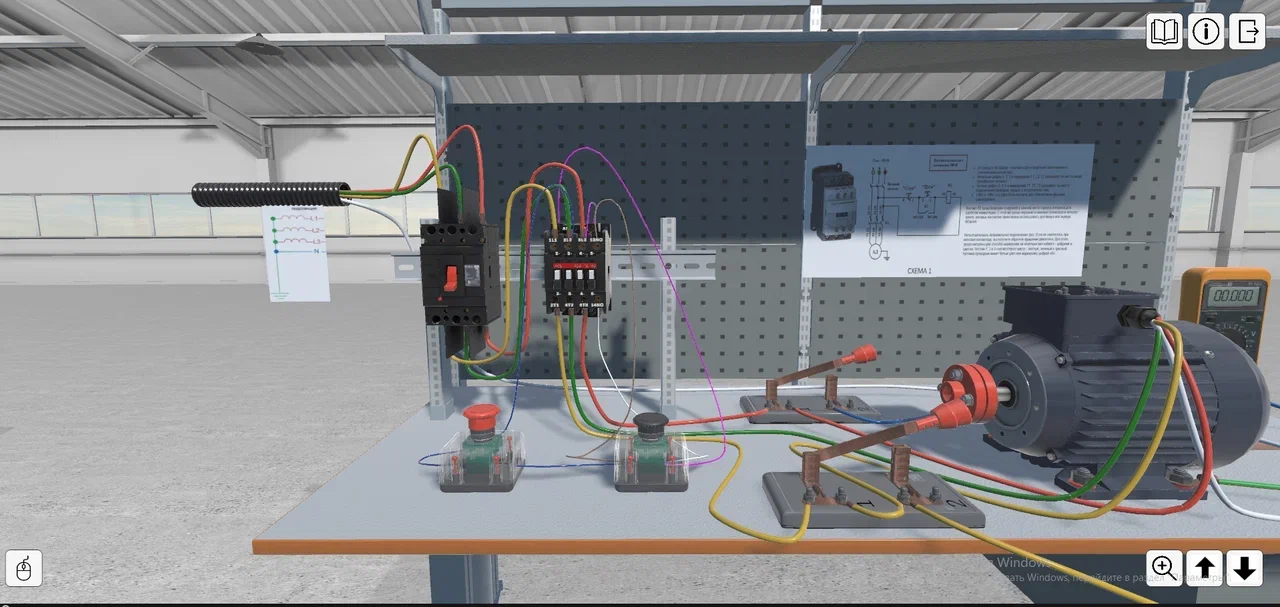

- Устройство автоматического отключения при сверхтоках,
- Измерение сопротивления заземления,
- Исследование явлений растекания тока в грунте,
- Защита человека от поражения электрическим током в сетях с системой заземления TN,
- Защита человека от поражения электрическим током в сетях с системой заземления TT,
- Защита человека от поражения электрическим током в сетях с системой заземления IT.
Описание
Электротравма – это травма, вызванная действием электрического тока или электрической дуги. Электротравмы разделяются на два вида: электротравмы, которые происходят при прохождении тока через тело человека, и электротравмы, появление которых не связано с прохождением тока через тело человека. Поражение человека во втором случае связывается с ожогами, ослеплением электрической дугой, падением, и как следствие – существенными механическими повреждениями.
Термическое воздействие тока проявляется через ожоги отдельных участков тела, нагревание до высокой температуры кровеносных сосудов, нервов, сердца, мозга и других органов, которые находятся на пути тока, вызывающего в них существенные функциональные нарушения.
Электрическое воздействие тока характеризуется распадом органической жидкости, в том числе и крови, что сопровождается значительными изменениями их физико-химического состава.
Механическое действие это расслоение, разрыв и другие подобные повреждения тканей организма, а том числе мышц, стенок кровеносных сосудов, сосудов легочной ткани вследствие электродинамического эффекта, а также мгновенного взрывоподобного образования пара от перегрева током жидкости и крови.
Биологическое воздействие тока проявляется путем раздражения и возбуждения живых тканей организма, а также вследствие нарушения внутренних биологических процессов, происходящих в организме и которые тесно связаны с его жизненными функциями.
